| 光固化[GuHua]涂料以其节省能源、减少空气污染、固化[GuHua]速度快，适用于自动化流水线涂布等特点，而日益引起涂料行业的关注。随着世界范围内环境保护日益重视，和绿色科技事业的蓬勃发展，光固化[GuHua]技术因其能有效地控制空气污染，特别是可以大大减少挥发性有机物，而越来越受到全世界的青睐。不饱和聚酯树脂[ShuZhi](UPR)型的光固化[GuHua]树脂[ShuZhi]，是发展最早、销量最大的光固化[GuHua]树脂[ShuZhi]，主要用于光敏树脂[ShuZhi]印刷版、光敏油墨、光敏涂料，及印刷电路版的光致抗蚀膜等。但是感光不饱和聚酯树脂[ShuZhi]分子链上，存在部分未反应的端羧基，端羧基耐碱性差、碱性环境中无法使用；另外固化[GuHua]时体积收缩率较高，不易得光滑平整的膜。这些缺陷就需要其它材料解决。据中国[ZhongGuo]爱游戏老版本下载
[ShuZhi]行业协会(www.epoxy-e.cn)专家介绍，用爱游戏老版本下载
[ShuZhi]与不饱和聚酯的端基反应，就是很好的选择和解决途径，一方面消去了大部分羧基、一方面使聚酯分子扩链，形成UP-PER-UP型嵌段共聚物。中国[ZhongGuo]爱游戏老版本下载
[ShuZhi]行业协会(www.epoxy-e.cn)的这位专家，就共聚及相关方面的最新研究，作了较为详细的情况介绍。
(六)引发剂的影响
B-UPR中分别加入1wt%安息[AnXi]香乙醚及1wt%/1wt%的二苯甲酮/三乙胺进行紫外光照射，结果如下:加入安息[AnXi]香乙醚的树脂[ShuZhi]1min时已凝胶，而加入二苯甲酮/三乙胺的树脂[ShuZhi]光照20min时尚未凝胶。安息[AnXi]香类引发剂通过光化学反应可直接引发单体聚合，二苯酮类与三乙胺是通过激发态的夺氢反应产生有效自由基的。据文献报道，苯乙烯可使酮的激发态退化，引发剂效率大大降低。所以此类含苯乙烯的树脂[ShuZhi]，用二苯甲酮/三乙胺类引发剂效果不好。而安息[AnXi]香醚的激发态寿命短，不易为苯乙烯所淬灭，所以可用于含苯乙烯的树脂[ShuZhi]的聚合。据中国[ZhongGuo]爱游戏老版本下载

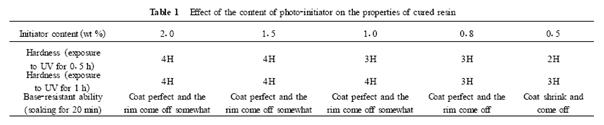

[ShuZhi]行业协会(www.epoxy-e.cn)市场专家介绍，B-UPR中加入安息[AnXi]香乙醚，加量分别为树脂[ShuZhi]质量的2.0%、1.5%、1.0%、0.8%、0.5%。在玻璃片上涂膜，经紫外光照射1h，结果表明(表1)安息[AnXi]香乙醚的加入量为110%～115%即可。
(七)B-UPR和UPR硬度、耐碱性、固化[GuHua]体积收缩率的比较
两种树脂[ShuZhi]中分别加入1%安息[AnXi]香乙醚，在玻璃片上涂敷然后经紫外光照射1h。据中国[ZhongGuo]爱游戏老版本下载

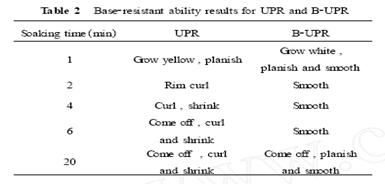

[ShuZhi]行业协会(www.epoxy-e.cn)市场专家介绍。固化[GuHua]后树脂[ShuZhi]的硬度分别为：UPR2H铅笔硬度，B-UPR4H铅笔硬度。且B-UPR的膜对玻璃片的粘结力也明显好于UPR。将固化[GuHua]后的树脂[ShuZhi]样品放入煮沸的10%NaOH水溶液中浸泡，结果如表2。
(资料来源：中国[ZhongGuo]爱游戏老版本下载
[ShuZhi]专家库，编辑：习树)
爱游戏老版本下载
- www.liang3tian.com -(责任编辑：admin) |
