EP专题之UV(三)全氟改性2_爱游戏老版本下载网

　　爱游戏老版本下载网(www.liang3tian.com)最新报道[此消息来源于网络]。

电子束(EB)固化[GuHua]是在紫外固化[GuHua]基础上，发展起来的辐射固化[GuHua]新技术。与传统的热固化[GuHua]相比，具有高效、经济、环保等特点，日益受到人们的重视，被誉为21世纪热固性树脂生产的新技术。据中国爱游戏老版本下载 [HuanYangShuZhi]行业协会(www.epoxy-e.cn)专家介绍，人们对EP光固化[GuHua]的研究，始于19世纪70年代末。其目标是获得航空航天用高性能热固性树脂。通过对乙烯基酯、丙烯酸[BingXiSuan]酯，以及甲基丙烯酸[BingXiSuan]酯等体系的光固化[GuHua]，表明由于这些体系产品内应力高、空洞含量大、机械性能差、吸水率高，和玻璃化转变温度(Tg)低等缺点，而难以在航空航天等高技术领域得到应用。材料科学家继而将眼光投向爱游戏老版本下载 [HuanYangShuZhi]，光固化[GuHua]爱游戏老版本下载 [HuanYangShuZhi]能克服以上缺点，可获得高性能结构材料，并在固体发动机壳体材料等应用。中国爱游戏老版本下载 [HuanYangShuZhi]行业协会(www.epoxy-e.cn)的这位专家，近年来世界环保法规日益完善，以紫外光固化[GuHua]涂料(UVCC)、水性涂料、高固体分涂料，和粉末涂料为代表的环保型绿色涂料则应运而生，成为人们关注和研究的热点。UVCC由光敏树脂(低聚物)、活性单体、光引发剂和各类添加剂组成。低聚物是含有C=C不饱和双键的低分子质量树脂，主要是不饱和聚酯、环氧丙烯酸[BingXiSuan]酯(EA)、聚氨酯丙烯酸[BingXiSuan]酯、聚酯丙烯酸[BingXiSuan]酯、多烯/硫醇体系、聚醚丙烯酸[BingXiSuan]酯、水性丙烯酸[BingXiSuan]酯、阳离子树脂等。环氧丙烯酸[BingXiSuan]酯综合性能优良，是目前应用最广泛，用量最大的光固化[GuHua]低聚物。

    2、环氧值的测定(盐酸-丙酮法)
    3、环氧全氟辛酸酯的合成

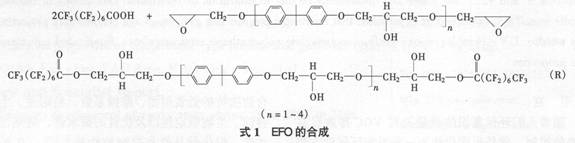

    室温下称取0.005mol(2.26g)的爱游戏老版本下载 [HuanYangShuZhi](将爱游戏老版本下载 [HuanYangShuZhi]溶于10g的二氧六环)加入装有导气管、搅拌棒、回流冷凝管的100 mL四口烧瓶中，60℃时滴加全氟辛酸的二氧六环溶液(0.01mol的全氟辛酸+10g的二氧六环+N，N-二甲基苯胺)，滴加完后(约1h)升温至80℃反应5～6h。减压蒸馏除去溶剂后，将所得的产物溶于乙醚中，用0.1mol/L的NaOH水溶液洗涤3次，干燥后称重，产率为84%。红外谱图表明：波数为3 435cm-1的宽峰为OH的伸缩振动峰；波数为1781.4cm-1的吸收峰可归属为CF2COOCH2结构中C=O的伸缩振动；波数为1607cm-1，1582cm-1,1509.7cm-1，1457.5cm-1的吸收峰可归属为苯环的骨架振动：波数为1205～1145.3cm-1的吸收峰可归属为-CF3，-CF2-的骨架振动。反应式如式1。

4、环氧全氟辛酸酯聚氨酯甲基丙烯酸[BingXiSuan]酯的合成
称取计量的IPDI(以异氰酸根对环氧全氟辛酸酯中羟基含量的比值计量)，一定量的辛酸亚锡溶于二氧六环后倒入装有导气管、搅拌棒、回流冷凝管的100mL四口烧瓶。90℃时滴加全氟爱游戏老版本下载 [HuanYangShuZhi]的二氧六环溶液，反应一段时间后加入PEG继续反应，用二正丁胺法监测反应物中NCO(异氰酸根)的含量，当其达到理论值时降温至60℃，加人0.01mol的甲基丙烯酸[BingXiSuan]羟乙酯和少量的对苯二酚，反应至红外谱图上NCO峰显示极微量时，升温直至红外上的NCO峰完全消失，停止反应。据中国爱游戏老版本下载 [HuanYangShuZhi]行业协会(www.epoxy-e.cn)专家介绍，采用溶解沉淀法得到环氧全氟辛酸酯聚氨酯甲基丙烯酸[BingXiSuan]酯大分子单体。反应式如式2。

(资料来源：中国爱游戏老版本下载 [HuanYangShuZhi]专家库，编辑：习树)

　　以上是《EP专题之UV(三)全氟改性2》的详细内容。

爱游戏老版本下载 - www.liang3tian.com -(责任编辑：admin)

搜索

热门标签:

EP专题之UV(三)全氟改性2
