1·1原料

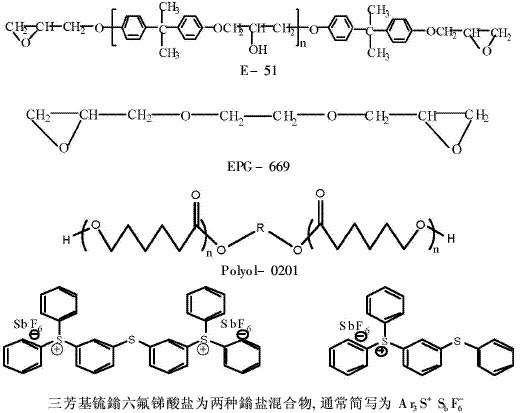

    双酚A型爱游戏老版本下载 ，E-51，上海树脂厂购买；环氧稀释剂(乙二醇二缩水甘油醚)，EPG-669，中国石油化工集团公司巴陵石油化工公司购买；聚己内酯二元醇，Polyol-0201，DowChemicalCompany购买；阳离子型紫外光引发剂，三芳基锍鎓六氟锑酸盐，Ar3S+SbF-6，Sigma-Aldrich公司购买。这些原料的化学结构式可表示为：

    INTELLI—RAY400智能控制光固化机系统，深圳市慧硕机电有限公司；QTX型漆膜柔弹性实验器，天津永利达材料实验机有限公司；QHQ型漆膜铅笔硬度计，江西博力仪器设备有限公司；电子拉力试验机，深圳市瑞格尔仪器有限公司；JJ-1000型精密电子天平，美国双杰兄弟集体有限公司；索氏提取器，北京玻璃集团公司；NDJ-1A型旋转黏度计，上海安德仪器设备公司。

    1·3光固化涂料的制备

    按设计好的配比分别准确称取爱游戏老版本下载 E-51，环氧稀释剂EPG-669，聚己内酯二元醇Polyol-0201和三芳基锍鎓六氟锑酸盐于500mL的烧瓶中，搅拌并加热至成为透明的淡黄色黏状液体，这些透明的淡黄色黏状液体即为光固化涂料。考虑这些光固化涂料对光的敏感性，需要把这些材料保存于暗处。

    1·4光固化涂料固化膜的拉伸力学性能

    用涂布器把光固化涂料涂覆在洁净无划痕的玻璃板上，涂层厚度为0.400mm，放在INTELLI—RAY400智能控制光固化机箱中，辐射固化6min，得到固化膜。利用裁剪刀，按GB/T13022-1991标准，裁剪成一定规格的长方形小样条。利用电子拉力试验机对这些小样条沿纵轴方向施加拉伸负荷，直到样条被拉断为止，从而测出各固化膜的拉伸强度。

    1·5固化膜柔韧性的测定

    根据GB/T1731—93标准，将光固化涂料涂在专用铝片上，置于INTELLI—RAY400智能控制光固化机箱中，辐射固化6min，然后，将铝片弯曲至某半径，涂膜无断裂则柔韧性通过了某半径(通常用小于某半径mm表示)。

    1·6固化膜铅笔硬度的测定

    根据GB/T6739—93标准，将光固化涂料涂在专用铝片上，置于INTELLI—RAY400智能控制光固化机箱中，辐射固化6min，然后，将铝片固定在铅笔硬度计上，用铅笔进行检测，涂膜没有划痕的最硬数值即为它的铅笔硬度。

    1·7光固化涂料固化膜凝胶含量的测定

    称取载玻片的质量m1，把光固化涂料涂于载玻片上，光固化涂料与载玻片的质量为m2，把此涂有光固化涂料的载玻片放入INTELLI—RAY400智能控制光固化机箱进行固化，固化后，把此涂有固化膜的载玻片放入装有丙酮的索氏提取器中，以丙酮作为溶剂，抽提12h后，取出此载玻片和剩余的固化物，放入烘箱，在50℃下烘10h。最后，把剩余的固化物和载玻片一起称重得m3。从而计算出凝胶率：
