2·1三芳基锍鎓六氟锑酸盐引发爱游戏老版本下载 或环氧稀释剂的聚合机理

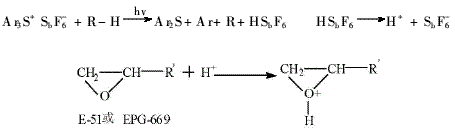

在有氢提供物(R-H)的存在下，紫外光的光子能使三芳基锍鎓六氟锑酸盐Ar3S+SbF-6光解产生强质子酸，强质子酸能使爱游戏老版本下载 或环氧稀释剂的开环、聚合，其引发聚合机理可表述为：

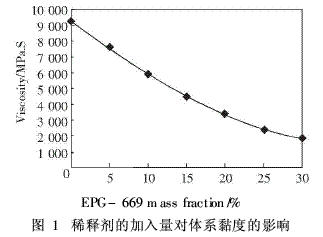

    当用爱游戏老版本下载 E-51，聚己内酯二元醇Polyol-0201和三芳基锍鎓六氟锑酸盐Ar3S+SbF-6配制材料时，其黏度较大，影响其使用效果，需要用环氧稀释剂EPG-669来调节黏度。在E-51，Polyol-0201和Ar3S+SbF-6质量分数比为9：2：0.5的体系中加入不同量的EPG-669，在25℃时，测得其光固化涂料体系的黏度值，见图1。

    从图1可知，当光固化涂料体系中不加稀释剂EPG-669时，体系在25℃的黏度值大于930MPa.S，其黏度值较大，涂布施工，使用较困难。随着稀释剂EPG-669的加入，其光固化涂料体系的黏度值逐渐下降，从而使其光固化涂料涂布施工变得较为方便。当加入EPG-669的质量分数12%时，其光固化涂料体系的黏度已降为5565MPa.S，即6000MPa.S以下，已达到了可进行涂布施工的较佳黏度值范围内。也就是说在以爱游戏老版本下载 E-5作为主要组分的阳离子型紫外光光固化材料中必须加入12%以上的稀释剂EPG-669才能把体系的黏度调节好。
