在光固化涂料体系中固定E-51，Polyol-0201和Ar3S+SbF-6的质量比为9：2：0.5，变化EPG-669的加入量，配制了一系列光固化涂料。在INTEL-LI—RAY400智能控制光固化机箱中曝光6min后，光固化涂料凝胶生成的情况，见图4。

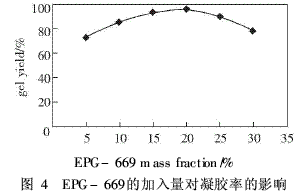

    从图4可以看出，EPG-669的质量分数在5-20%范围内，随着EPG-669质量分数的增加，光固化涂料的凝胶率逐渐增加，这说明适量的EPG-66有效地降低光固化涂料体系的黏度，有利于光引发剂活性种的迁移与扩散，从而能有效地提高光固化涂料的光敏性，促进光固化反应的进行。然而，在20~30%范围内，随着EPG-669质量分数的增加，光固化涂料的凝胶率逐渐减小，这可能是虽然过量的EPG-669能有效地降低光固化涂料体系的黏度，但将使光敏性较EPG-669好的E-51和Polyol-0201的质量分数相对降低，从而妨碍了光固化涂料光敏性的提高。

    2.3.4E-51加入量的变化对光敏性的影响

    在光固化涂料体系中固定EPG-669，Polyol-0201和Ar3S+SbF-6的质量比为2：2：0.5，变化E-51的加入量，配制了一系列光固化涂料。在INTELLI—RAY400智能控制光固化机箱中曝光6min后，光固化涂料凝胶生成的情况，见图5。

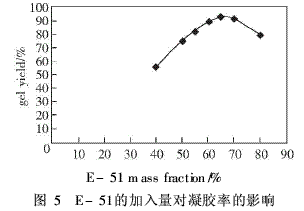

    从图5可以看出，E-51的质量分数在40-65%范围内，随着E-51质量分数的增加，光固化涂料的凝胶率逐渐增加，当E-51的质量分数在65%时，光固化涂料的凝胶率达到最大值，这说明E-51的质量分数保持在50%以上，即作为该阳离子型光固化涂料的主要组分，有利于提高光固化涂料的光敏性。然而，E-51的质量分数在65-80%范围内，随着E-51质量分数的增加，光固化涂料的凝胶率逐渐下降。其一，这可能是过量的E-51导致光固化涂料体系的黏度值较大，不利于光引发剂活性种的迁移与扩散，其二，E-51质量分数的增加，相应地减少了扩链剂Polyol-0201的加入量，从而妨碍了光固化涂料光敏性的提高。
