| 硼酚醛树脂是目前最成功酚醛树脂改性的品种之一，新兴的硼酚醛树脂与爱游戏老版本下载
体系在兵器、航天部门的耐烧蚀涂料、耐烧蚀胶粘剂等领域具有潜在的应用价值，决定其耐热性能研究的重要性。作为耐烧蚀材料，在原理上，硼酚醛改性爱游戏老版本下载
材料与单纯的酚醛基复合材料的耐烧蚀性能没有什么不同，其耐烧性主要取决于树脂的成炭率大小及成炭质量，因此研究此体系的成炭性能具有现实意义。出于此研究目的，分别采用热重分析、电镜扫描及x射线衍射等技术对树脂的成炭规律及残炭表观形态进行了试验性研究.在理论研究方面，尽管有文献报道了酚醛树脂的热解动力学模型，但是对于硼酚醛树脂与爱游戏老版本下载
固化体系的动力学研究的文献较少，出于了解树脂热解过程的目的，采用ozawa法计算了树脂在500℃前的热解动力学参数，建立了树脂相应的热解动力学模型.硼酚醛改性爱游戏老版本下载
类耐烧蚀材料配方设计及性能评估具有借鉴意义。
1·实验部分
1.1主要原材料
硼酚醛树脂(bpf)：thc400西安太航阻火聚合物研究所。爱游戏老版本下载
(ep)：e-51无锡树脂厂。
1.2测试仪器
傅里叶变换红外光谱仪(ftir)：magna750型，美国nicolet公司。
热重分析仪(tga)：sta449c型，德国耐驰仪器有限公司.x射线衍射仪(xrd)：x’pert型，荷兰philips公司.扫描电子显微镜(sem)：quanta200，荷兰fei公司。
1.3样品制备
把淡黄色的硼酚醛树脂研磨成小于80目粉体，按照质量配比均匀掺混到液体环氧中，混合体系首先在150℃下固化；冷却后用研钵研磨成粉体，然后在180℃下深度固化，完全固化后取60目筛下份，混合均匀后备用，样品为红褐色粉体，试验备用。
1.4ftir测定
把样品放入溴化钾内，研磨均匀后压片，检测器为dtgs，分束器为kbr，扫描范围为0~4000cm-1.1.5tga测定
采用al2o3坩埚，样品量为10mg，载气流量为60mlmin，加热速率为2、5、10及20℃/min，做室温到800℃热重曲线。
1.6实密度测定
参照gb4472-84，化工产品密度、相对密度测试通知试验标准，液体采用无水乙醇，密度为0.790g·cm-3。
1.7微观结构与形态测定
残炭表面喷金，扫描电子显微镜做500x、1000x、2000及5000x扫描图片；x射线衍射仪做0~80°扫描。
2结果与讨论
2.1硼酚醛固化爱游戏老版本下载
ftir谱图分析
硼酚醛能否充分固化爱游戏老版本下载

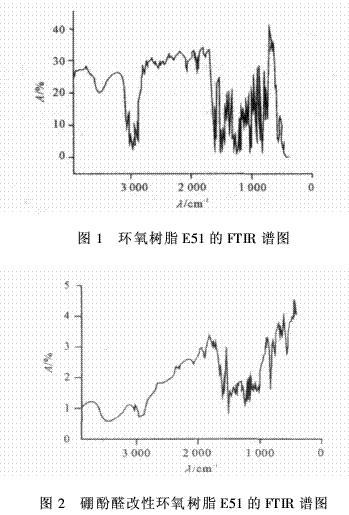

影响材料的机械性能和耐烧蚀性能，而ftir是判断固化程度最为直接有效的一种方法，可以采用ftir谱图中环氧吸收峰的强度大小来判断。图1和图2分别是爱游戏老版本下载
固化前后的两张谱图。
在图2上，754.0cm-1，827.3cm-1是邻对位取代苯环上两个相邻氢原子的面外弯曲振动；1108.9cm-1是端环氧基的吸收；1247.7cm-1是苯醚的碳氧键c-o吸收；1035.6cm-1是脂肪族醚键的吸收；1384.7cm-1是硼氧键b-o伸缩振动；1608.4cm-1，1508.1cm-1是苯环的骨架振动，在图1中的916.0cm-1处，有环氧基伸展振动吸收峰，在图2中，环氧吸收峰吸收消失，说明环氧完全固化。 |
